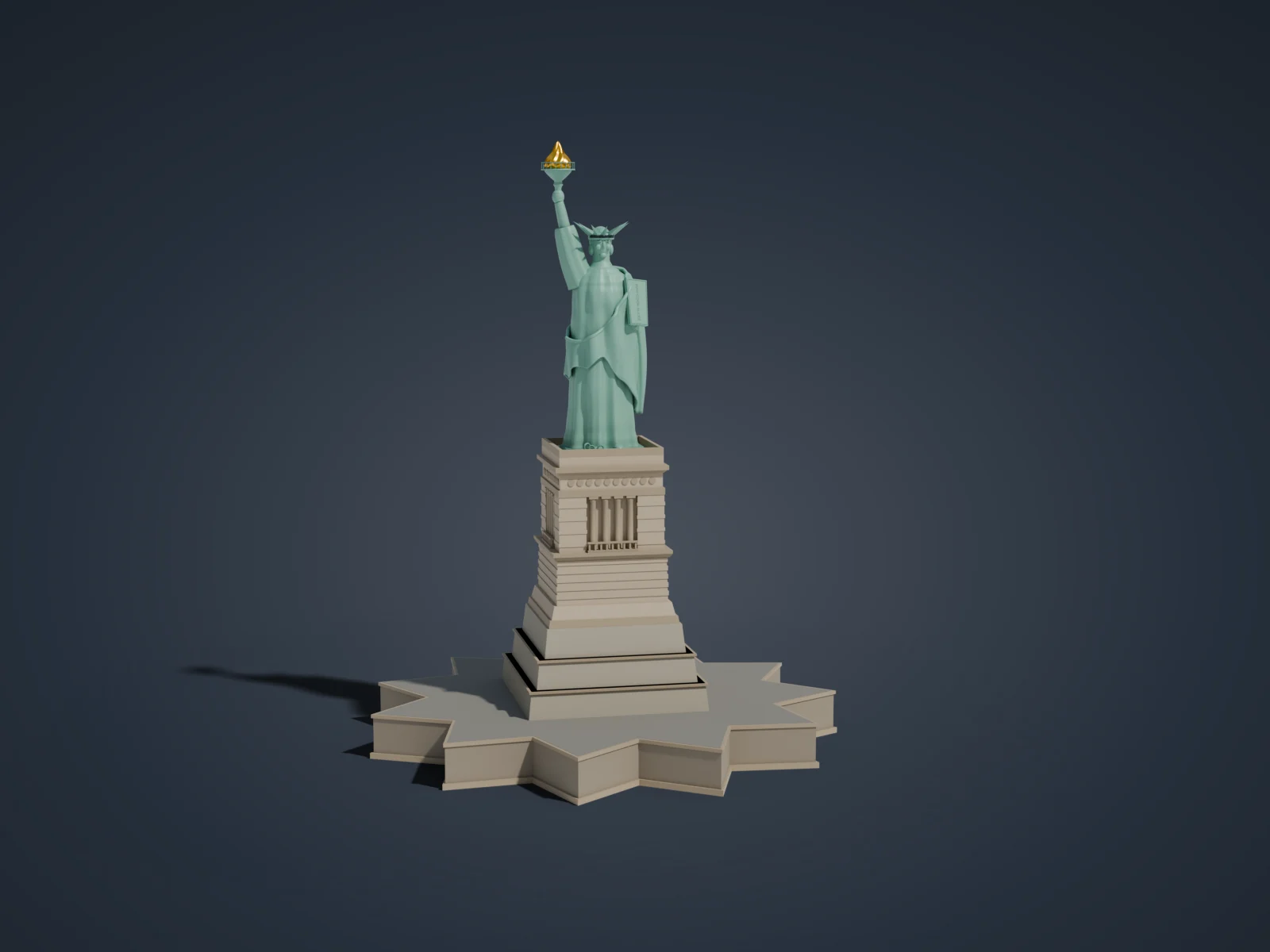

자유의 여신상 3D 모형

끌어서 회전, 휠·두 손가락으로 확대

이 모형에 대하여

자유의 여신상은 미국 독립 100주년을 기념해 프랑스가 미국에 보낸 선물로, 1886년 10월 뉴욕항 리버티섬에서 제막되었다. 조각가 프레데리크 오귀스트 바르톨디가 형태를 만들었고, 얇은 구리판을 지탱하는 내부 철골은 귀스타브 에펠이 설계했다. 화강암 받침대는 미국 건축가 리처드 모리스 헌트가 맡았으며, 1984년 유네스코 세계유산에 등재되었다.

조각상은 로마식 옷을 입은 여성이 오른손에 횃불을 높이 들고, 왼손에는 독립선언일 'JULY IV MDCCLXXVI'가 새겨진 서판을 안고 앞으로 걸어 나오는 모습이다. 머리에는 일곱 갈래 빛살이 뻗은 왕관을 썼고, 발치에는 끊어진 쇠사슬이 놓여 있다. 본래 붉은 구리색이었으나 수십 년에 걸쳐 산화하면서 지금의 청록색 녹청으로 덮였다.

받침대는 1812년 전쟁 무렵 지어진 별 모양 요새 포트 우드의 성벽 안에 세워졌다. 이 모델은 열한 꼭짓점의 별 성벽, 계단식 콘크리트 기초, 열주와 원반 장식 띠를 두른 화강암 받침대, 그리고 그 위의 조각상까지 지면에서 횃불 끝까지 약 93m를 실제 크기로 재현했다.

만든 방법

조각상의 드레스는 높이마다 다른 타원 단면을 쌓은 bmesh 격자이며, 각도와 높이에 따른 사인파를 반지름에 더해 세로 주름, 앞으로 나온 무릎, 뒤로 끌리는 옷자락을 표현했다. 왼쪽 어깨에서 오른쪽 겨드랑이로 걸친 망토는 몸통을 따라가는 띠 모양 격자에 두께를 주어 덧입혔다. 팔과 소매는 캣멀롬 곡선을 따라가는 관으로, 머리·머리카락·코는 타원체로, 왕관 빛살은 사각뿔로, 횃불은 회전체와 비틀린 물결 격자의 불꽃으로 만들었다. 받침대와 기초는 정사각 원뿔대를 층층이 쌓고 기둥·난간·원반 장식은 메시를 공유하는 복제로 배치했다. 얼굴의 이목구비, 손가락, 옷 주름의 세부는 크게 단순화했으며 받침대 내부와 섬의 지형은 생략했다.

build.py

이 파일 하나를 Blender 에서 실행하면 위의 모형이 만들어집니다. 413줄.

1# 자유의 여신상 (Statue of Liberty, 뉴욕 리버티섬) — 양식화한 실물 크기 모델 (지면~횃불 끝 약 93m)
2# - 기단: 11각 별 모양 포트 우드 성벽(별 다각형 돌출) → 계단식 콘크리트 기초(사각 원뿔대 3단)
3#   → 화강암 받침대(러스티케이션 띠, 모서리 기둥, 로지아 열주, 원반 장식 띠, 코니스, 난간).
4# - 조각상: 높이별 타원 단면을 쌓은 bmesh 격자에 사인파 주름을 더해 드레스(스톨라)를 만들고,
5#   왼쪽 어깨에서 오른쪽 겨드랑이로 비스듬히 걸친 망토(팔라)는 띠 모양 격자 + 두께(solidify)로 덧입혔다.
6# - 들어 올린 오른팔·소매·왼팔은 캣멀롬 곡선을 따라가는 관(tube), 머리·머리카락은 타원체,
7#   일곱 갈래 왕관 빛살은 사각뿔, 횃불은 회전체(lathe)와 물결 친 불꽃 격자로 만들었다.
8# - 왼손의 서판(키스톤 모양)에는 "JULY IV MDCCLXXVI" 를 양각했고, 발치에는 끊어진 쇠사슬을 두었다.
9import random
10from atelier import *
11
12random.seed(1886)
13
14SHOT = {"azimuth": -102, "elevation": 8, "lens": 60, "light": "day", "background": "#27303c"}
15
16# ---------------------------------------------------------------- 재질
17M_PATINA = mat('Copper Patina', '#74a08f', rough=0.55, metal=0.15)
18M_PATINA_D = mat('Copper Patina Shadow', '#5f8a7b', rough=0.6, metal=0.12)
19M_GOLD = mat('Gold Leaf Flame', '#e2ab3c', rough=0.28, metal=1.0)
20M_GRANITE = mat('Stony Creek Granite', '#ab9d88', rough=0.75)
21M_GRANITE_D = mat('Granite Trim', '#968872', rough=0.7)
22M_CONCRETE = mat('Foundation Concrete', '#9c9686', rough=0.85)
23M_FORT = mat('Fort Wood Stone', '#837a6b', rough=0.85)
24M_PAVING = mat('Terrace Paving', '#76736b', rough=0.9)
25M_WINDOW = mat('Crown Window Glass', '#24343a', rough=0.15, metal=0.3)
26
27Z0 = 46.6           # 조각상 발밑(받침대 위) 높이
28TAU = 2 * math.pi
29
30
31def lerp(a, b, s):
32    return a + (b - a) * s
33
34
35def interp_table(table, t):
36    if t <= table[0][0]:
37        return table[0][1:]
38    for (t0, *v0), (t1, *v1) in zip(table, table[1:]):
39        if t <= t1:
40            s = (t - t0) / (t1 - t0)
41            s = s * s * (3 - 2 * s)
42            return [lerp(a, b, s) for a, b in zip(v0, v1)]
43    return table[-1][1:]
44
45
46def grid_mesh(name, rows, material, closed=True, cap_bottom=False, cap_top=False, smooth_it=True):
47    """rows: 같은 길이의 3D 점 목록들. 행끼리 사각면으로 잇는다(closed 면 둘레도 닫음)."""
48    bm = bmesh.new()

나머지 365줄 펼치기

49    vs = [[bm.verts.new(p) for p in row] for row in rows]
50    n = len(rows[0])
51    m = n if closed else n - 1
52    for i in range(len(rows) - 1):
53        for j in range(m):
54            k = (j + 1) % n
55            bm.faces.new((vs[i][j], vs[i][k], vs[i + 1][k], vs[i + 1][j]))
56    if cap_bottom:
57        bm.faces.new(list(reversed(vs[0])))
58    if cap_top:
59        bm.faces.new(vs[-1])
60    bmesh.ops.recalc_face_normals(bm, faces=bm.faces)
61    me = bpy.data.meshes.new(name)
62    bm.to_mesh(me)
63    bm.free()
64    ob = bpy.data.objects.new(name, me)
65    link(ob)
66    assign(ob, material)
67    if smooth_it:
68        smooth(ob)
69    return ob
70
71
72def catmull(pts, n):
73    """제어점을 지나는 캣멀롬 곡선을 n 점으로 샘플."""
74    P = [Vector(pts[0]) * 2 - Vector(pts[1])] + [Vector(p) for p in pts] + [Vector(pts[-1]) * 2 - Vector(pts[-2])]
75    out = []
76    segs = len(pts) - 1
77    for i in range(n):
78        u = i / (n - 1) * segs
79        k = min(int(u), segs - 1)
80        s = u - k
81        p0, p1, p2, p3 = P[k], P[k + 1], P[k + 2], P[k + 3]
82        out.append(0.5 * ((2 * p1) + (-p0 + p2) * s + (2 * p0 - 5 * p1 + 4 * p2 - p3) * s * s + (-p0 + 3 * p1 - 3 * p2 + p3) * s ** 3))
83    return out
84
85
86def tube(name, ctrl, radius_fn, material, n=40, seg=24, cap=True, fold_fn=None):
87    """곡선 관. radius_fn(s)→반지름, fold_fn(s, ang)→반지름 가감."""
88    path = catmull(ctrl, n)
89    rows = []
90    ref = Vector((0, 1, 0))
91    prev_nrm = None
92    for i, p in enumerate(path):
93        tng = (path[min(i + 1, n - 1)] - path[max(i - 1, 0)]).normalized()
94        if prev_nrm is None:
95            nrm = tng.cross(ref).normalized()
96        else:
97            nrm = (prev_nrm - tng * prev_nrm.dot(tng)).normalized()
98        prev_nrm = nrm
99        bin_ = tng.cross(nrm)
100        s = i / (n - 1)
101        row = []
102        for j in range(seg):
103            a = TAU * j / seg
104            r = radius_fn(s) + (fold_fn(s, a) if fold_fn else 0.0)
105            row.append(p + (nrm * math.cos(a) + bin_ * math.sin(a)) * r)
106        rows.append(row)
107    return grid_mesh(name, rows, material, cap_bottom=cap, cap_top=cap)
108
109
110def sq_frustum(name, side0, side1, z0, z1, material):
111    """정사각 원뿔대(아래 한 변 side0, 위 side1)."""
112    ob = cylinder(name, r=side0 / math.sqrt(2), r2=side1 / math.sqrt(2), h=z1 - z0, loc=(0, 0, z0), seg=4, material=material)
113    ob.rotation_euler.z = math.pi / 4
114    return ob
115
116
117def aim(ob, direction):
118    ob.rotation_mode = 'QUATERNION'
119    ob.rotation_quaternion = Vector((0, 0, 1)).rotation_difference(Vector(direction).normalized())
120    return ob
121
122
123# ================================================================ 1. 포트 우드 별 성벽
124N_STAR = 11
125R_OUT, R_IN = 37.0, 27.5
126
127
128def star_pts(ro, ri, n=N_STAR, rot=math.pi / 2):
129    pts = []
130    for i in range(2 * n):
131        r = ro if i % 2 == 0 else ri
132        a = rot + math.pi * i / n
133        pts.append((r * math.cos(a), r * math.sin(a)))
134    return pts
135
136
137fort = prism('FortWood_StarWall', star_pts(R_OUT, R_IN), 6.6, material=M_FORT)
138fort_base = prism('FortWood_Footing', star_pts(R_OUT + 0.6, R_IN + 0.45), 0.9, material=M_GRANITE_D)
139coping = prism('FortWood_Coping', star_pts(R_OUT + 0.35, R_IN + 0.25), 0.55, loc=(0, 0, 6.35), material=M_GRANITE_D)
140terrace = prism('FortWood_Terrace', star_pts(R_OUT - 0.4, R_IN - 0.3), 0.05, loc=(0, 0, 6.88), material=M_PAVING)
141
142# ================================================================ 2. 계단식 콘크리트 기초
143sq_frustum('Foundation_Tier1', 28.0, 27.0, 6.8, 11.2, M_CONCRETE)
144sq_frustum('Foundation_Tier2', 25.0, 24.0, 11.2, 15.6, M_CONCRETE)
145sq_frustum('Foundation_Tier3', 22.0, 21.0, 15.6, 20.0, M_CONCRETE)
146for i, (s, z) in enumerate(((27.4, 11.2), (24.4, 15.6))):
147    sq_frustum(f'Foundation_StepLedge_{i}', s + 0.4, s + 0.4, z - 0.35, z, M_GRANITE_D)
148
149# ================================================================ 3. 화강암 받침대
150sq_frustum('Pedestal_BaseCourse', 20.4, 20.0, 20.0, 21.2, M_GRANITE_D)
151sq_frustum('Pedestal_Plinth', 19.4, 18.4, 21.2, 23.2, M_GRANITE)
152sq_frustum('Pedestal_LowerShaft', 17.4, 17.0, 23.2, 30.2, M_GRANITE)
153# 러스티케이션 띠(돌 쌓기 줄눈 느낌)
154for i in range(5):
155    z = 24.2 + i * 1.3
156    s = lerp(17.4, 17.0, (z - 23.2) / 7.0) + 0.24
157    sq_frustum(f'Pedestal_Rustication_{i}', s, s, z, z + 0.7, M_GRANITE)
158sq_frustum('Pedestal_MidCornice_Lower', 17.8, 18.6, 30.2, 30.8, M_GRANITE_D)
159sq_frustum('Pedestal_MidCornice', 18.6, 18.6, 30.8, 31.3, M_GRANITE_D)
160
161# 로지아 층: 움푹 들어간 코어 + 모서리 기둥 + 면마다 4개의 기둥
162sq_frustum('Pedestal_LoggiaCore', 14.6, 14.6, 31.3, 40.6, M_GRANITE)
163PIER = 4.2
164HALF = 8.2
165for cx in (-1, 1):
166    for cy in (-1, 1):
167        box(f'Pedestal_CornerPier_{cx}{cy}', (PIER, PIER, 9.3), loc=(cx * (HALF - PIER / 2), cy * (HALF - PIER / 2), 31.3), base=True, material=M_GRANITE)
168        for k in range(4):
169            box(f'Pedestal_PierRustic_{cx}{cy}_{k}', (PIER + 0.2, PIER + 0.2, 0.55),
170                loc=(cx * (HALF - PIER / 2), cy * (HALF - PIER / 2), 32.2 + k * 2.0), base=True, material=M_GRANITE)
171
172col_proto = lathe('Pedestal_LoggiaColumn', [(0, 31.3), (0.62, 31.3), (0.62, 31.65), (0.5, 31.8), (0.46, 38.9),
173                                             (0.6, 39.2), (0.6, 39.5), (0, 39.5)], seg=20, material=M_GRANITE_D)
174cap_proto = box('Pedestal_ColumnAbacus', (1.4, 1.4, 0.35), loc=(0, 0, 39.5), base=True, material=M_GRANITE_D)
175first = True
176for face in range(4):
177    a = face * math.pi / 2
178    ca, sa = math.cos(a), math.sin(a)
179    for x in (-2.9, -0.97, 0.97, 2.9):
180        px, py = x * ca - (-7.75) * sa, x * sa + (-7.75) * ca
181        if first:
182            col_proto.location = (px, py, 0)
183            cap_proto.location = (px, py, 39.5)
184            first = False
185        else:
186            duplicate(col_proto, loc=(px, py, 0))
187            duplicate(cap_proto, loc=(px, py, 39.5))
188    # 로지아 발코니 바닥과 난간
189    bx, by = -(-8.1) * sa, (-8.1) * ca
190    bal = box(f'Pedestal_Balcony_{face}', (7.8, 1.6, 0.35), loc=(bx, by, 31.3), rot=(0, 0, a), base=True, material=M_GRANITE_D)
191    for k in range(9):
192        x = -3.6 + k * 0.9
193        px, py = x * ca - (-8.6) * sa, x * sa + (-8.6) * ca
194        box(f'Pedestal_Baluster_{face}_{k}', (0.28, 0.28, 1.0), loc=(px, py, 31.65), rot=(0, 0, a), base=True, material=M_GRANITE_D)
195    rx, ry = -(-8.6) * sa, (-8.6) * ca
196    box(f'Pedestal_BalconyRail_{face}', (7.8, 0.5, 0.25), loc=(rx, ry, 32.65), rot=(0, 0, a), base=True, material=M_GRANITE_D)
197
198sq_frustum('Pedestal_Architrave', 16.6, 16.6, 39.85, 40.9, M_GRANITE_D)
199sq_frustum('Pedestal_Frieze', 16.0, 16.0, 40.9, 43.2, M_GRANITE)
200# 원반(방패) 장식 띠: 면마다 10개, 모두 40개
201disc = cylinder('Pedestal_FriezeDisc', r=0.5, h=0.18, seg=24, base=False, material=M_GRANITE_D)
202first = True
203for face in range(4):
204    a = face * math.pi / 2
205    for k in range(10):
206        x = -6.3 + k * 1.4
207        px, py = x * math.cos(a) + 8.05 * math.sin(a), x * math.sin(a) - 8.05 * math.cos(a)
208        ob = disc if first else duplicate(disc)
209        first = False
210        ob.location = (px, py, 42.05)
211        ob.rotation_euler = (math.pi / 2, 0, a)
212sq_frustum('Pedestal_CorniceBed', 16.2, 17.2, 43.2, 43.7, M_GRANITE_D)
213sq_frustum('Pedestal_Cornice', 17.6, 17.6, 43.7, 44.4, M_GRANITE_D)
214sq_frustum('Pedestal_Attic', 16.2, 16.2, 44.4, 45.95, M_GRANITE)
215# 꼭대기 전망대 난간
216for k, (sx, sy, x, y) in enumerate(((16.2, 0.6, 0, -7.8), (16.2, 0.6, 0, 7.8), (0.6, 15.0, -7.8, 0), (0.6, 15.0, 7.8, 0))):
217    box(f'Pedestal_Parapet_{k}', (sx, sy, 1.15), loc=(x, y, 45.95), base=True, material=M_GRANITE_D)
218
219# ================================================================ 4. 조각상 — 드레스 몸통
220plinth = cylinder('Statue_Plinth', r=6.9, r2=6.6, h=0.75, seg=8, loc=(0, 0, Z0 - 0.75 + 0.05), material=M_PATINA_D)
221plinth.rotation_euler.z = math.pi / 8
222
223# (t, 좌우 반폭 a, 앞뒤 반폭 b)
224BODY = [(-0.1, 5.75, 5.0), (0.8, 5.5, 4.9), (3, 5.15, 4.6), (7, 4.9, 4.35), (12, 4.75, 4.2), (16, 4.8, 4.3),
225        (19, 4.7, 4.15), (22, 4.5, 3.9), (24, 4.4, 3.75), (25.4, 4.2, 3.45), (26.4, 3.7, 3.05), (27.3, 2.7, 2.4),
226        (28.0, 1.7, 1.7), (28.8, 1.32, 1.42), (30.2, 1.28, 1.38)]
227PH = [random.uniform(0, TAU) for _ in range(6)]
228
229
230def gauss(x, s):
231    return math.exp(-(x / s) ** 2)
232
233
234def ang_d(a, b):
235    return (a - b + math.pi) % TAU - math.pi
236
237
238def body_r(th, t):
239    a, b = interp_table(BODY, t)
240    c, s = math.cos(th), math.sin(th)
241    r = a * b / math.sqrt((b * c) ** 2 + (a * s) ** 2)
242    low = max(0.0, 1.0 - t / 19.0)
243    # 늘어진 세로 주름(아래로 갈수록 깊다)
244    r += (0.4 * math.sin(9 * th + PH[0] + 0.015 * t) + 0.18 * math.sin(15 * th + PH[1]) + 0.07 * math.sin(26 * th + PH[2])) * (0.25 + 0.75 * low) * (1 if t < 26 else max(0, (28 - t) / 2))
245    # 가슴의 비스듬한 주름
246    if 17 < t < 26.5:
247        r += 0.09 * math.sin(11 * th + 0.55 * t + PH[3]) * gauss(t - 22, 3)
248    # 앞으로 내민 오른쪽 무릎, 가슴, 뒤로 끌리는 옷자락
249    r += 0.55 * gauss(ang_d(th, math.radians(238)), 0.42) * gauss(t - 10, 3.5)
250    r += 0.35 * gauss(ang_d(th, math.radians(-90)), 0.7) * gauss(t - 23, 1.6)
251    if s > 0:
252        r += 0.7 * s * max(0.0, 1 - t / 7) ** 1.5
253    return r
254
255
256TH_N = 120
257ts = [-0.1 + i * 0.25 for i in range(int(30.3 / 0.25) + 1)]
258rows = []
259for t in ts:
260    rows.append([(body_r(TAU * j / TH_N, t) * math.cos(TAU * j / TH_N), body_r(TAU * j / TH_N, t) * math.sin(TAU * j / TH_N), Z0 + t) for j in range(TH_N)])
261grid_mesh('Statue_Robe_Stola', rows, M_PATINA, cap_bottom=True, cap_top=True)
262
263# ---------------------------------------------------------------- 망토(팔라): 왼쪽 어깨→오른쪽 겨드랑이로 걸친 띠
264
265
266def mantle_hem(th):
267    return 8.5 + 5.0 * math.cos(th - math.radians(235)) + 0.9 * math.sin(3 * th) + 0.6 * math.sin(7 * th + 1.0)
268
269
270def mantle_top(th):
271    # 왼쪽 어깨(+X) 쪽에서 높고, 오른쪽 겨드랑이(-X) 쪽에서 낮다
272    return 21.8 + 4.6 * math.cos(th) + 2.6 * math.sin(th) + 0.6 * max(0.0, math.cos(th)) ** 0.5
273
274
275def mantle_off(th, t, s):
276    return 0.5 + 0.32 * math.sin(7 * th + 0.35 * t + PH[4]) + 0.1 * math.sin(13 * th - 0.2 * t + PH[5]) + 0.15 * (1 - s)
277
278
279M_ROWS = 34
280mrows = []
281top_edge, hem_edge = [], []
282for i in range(M_ROWS + 1):
283    s = i / M_ROWS
284    row = []
285    for j in range(TH_N):
286        th = TAU * j / TH_N
287        t = lerp(mantle_hem(th), mantle_top(th), s)
288        r = body_r(th, t) + mantle_off(th, t, s)
289        row.append((r * math.cos(th), r * math.sin(th), Z0 + t))
290    mrows.append(row)
291mantle = grid_mesh('Statue_Mantle_Palla', mrows, M_PATINA, cap_bottom=False, cap_top=False)
292solidify(mantle, 0.3)
293mantle.modifiers[-1].offset = 0.0
294curve_tube('Statue_Mantle_RolledEdge', [mrows[-1][j] for j in range(TH_N)], radius=0.3, material=M_PATINA, closed=True, resolution=2)
295curve_tube('Statue_Mantle_Hem', [mrows[0][j] for j in range(TH_N)], radius=0.17, material=M_PATINA, closed=True, resolution=2)
296
297# 왼팔 아래로 늘어진 망토 자락(왼쪽 옆 실루엣)
298tube('Statue_Mantle_Cascade', [(5.2, 0.2, Z0 + 20.5), (5.9, 0.0, Z0 + 15.5), (6.0, -0.2, Z0 + 10.5), (5.7, -0.3, Z0 + 5.0)],
299     lambda s: lerp(1.25, 0.75, s), M_PATINA, n=30, seg=20,
300     fold_fn=lambda s, a: 0.18 * math.sin(5 * a + 3 * s))
301
302# ---------------------------------------------------------------- 발과 끊어진 쇠사슬
303sphere('Statue_LeftFoot', r=1.0, loc=(1.6, -5.1, Z0 + 0.25), scale=(0.75, 1.35, 0.5), material=M_PATINA)
304sphere('Statue_RightToes', r=1.0, loc=(-1.9, -5.0, Z0 + 0.15), scale=(0.6, 0.9, 0.35), material=M_PATINA)
305link_proto = torus('Statue_BrokenChain_Link', R=0.42, r=0.12, seg=20, rseg=8, material=M_PATINA_D)
306for k in range(5):
307    x = -0.6 - k * 0.72
308    ob = link_proto if k == 0 else duplicate(link_proto)
309    if k % 2 == 0:
310        ob.location = (x, -5.95, Z0 + 0.12)
311        ob.rotation_euler = (0, 0, 0)
312    else:
313        ob.location = (x, -5.95, Z0 + 0.4)
314        ob.rotation_euler = (math.pi / 2, 0, 0)
315shackle = torus('Statue_Shackle', R=0.55, r=0.16, seg=24, rseg=8, loc=(-3.3, -5.25, Z0 + 0.5), rot=(math.pi / 2, 0, 0.5), material=M_PATINA_D)
316
317# ================================================================ 5. 머리·왕관
318HC = Vector((0, -0.2, Z0 + 31.35))
319sphere('Statue_Face', r=1.0, loc=HC, scale=(1.45, 1.75, 2.45), seg=40, rings=24, material=M_PATINA)
320sphere('Statue_Hair', r=1.0, loc=HC + Vector((0, 0.75, 0.45)), scale=(1.75, 1.7, 2.2), seg=40, rings=24, material=M_PATINA)
321sphere('Statue_HairBun', r=0.95, loc=HC + Vector((0, 1.85, -1.1)), scale=(1.1, 0.9, 0.9), material=M_PATINA)
322for side in (-1, 1):
323    sphere(f'Statue_HairCurl_{side}', r=0.7, loc=HC + Vector((side * 1.45, 0.35, -0.9)), scale=(0.7, 1.0, 1.3), material=M_PATINA)
324sphere('Statue_Nose', r=1.0, loc=HC + Vector((0, -1.72, -0.15)), scale=(0.22, 0.32, 0.55), material=M_PATINA)
325sphere('Statue_Chin', r=1.0, loc=HC + Vector((0, -1.25, -1.75)), scale=(0.55, 0.45, 0.45), material=M_PATINA)
326for side in (-1, 1):
327    sphere(f'Statue_Brow_{side}', r=1.0, loc=HC + Vector((side * 0.6, -1.62, 0.42)), scale=(0.5, 0.18, 0.13), material=M_PATINA)
328    sphere(f'Statue_Cheek_{side}', r=1.0, loc=HC + Vector((side * 0.75, -1.38, -0.5)), scale=(0.45, 0.35, 0.5), material=M_PATINA)
329
330# 왕관 띠(타원 회전체) + 25개의 창 + 7개의 빛살
331CR_Z = HC.z + 1.05
332band = lathe('Statue_Crown_Diadem', [(1.62, -0.45), (1.92, -0.45), (2.0, -0.25), (2.0, 0.42), (1.92, 0.6), (1.62, 0.6), (1.62, -0.45)],
333             seg=64, loc=(HC.x, HC.y + 0.2, CR_Z), material=M_PATINA)
334band.scale = (1.0, 1.08, 1.0)
335win_proto = box('Statue_Crown_Window', (0.2, 0.12, 0.42), material=M_WINDOW)
336for k in range(25):
337    a = math.radians(-90 + (k - 12) * 5.6)
338    ob = win_proto if k == 0 else duplicate(win_proto)
339    ob.location = (HC.x + 2.0 * math.cos(a), HC.y + 0.2 + 2.0 * 1.08 * math.sin(a), CR_Z + 0.08)
340    ob.rotation_euler = (0, 0, a + math.pi / 2)
341ray_proto = cone('Statue_Crown_Ray', r=0.5, h=3.5, seg=4, material=M_PATINA)
342for k in range(7):
343    a = math.radians(-90 + (k - 3) * 31)
344    el = math.radians(24 + 4 * abs(k - 3))
345    d = Vector((math.cos(a) * math.cos(el), math.sin(a) * math.cos(el), math.sin(el)))
346    ob = ray_proto if k == 0 else duplicate(ray_proto)
347    ob.location = Vector((HC.x + 1.55 * math.cos(a), HC.y + 0.2 + 1.65 * math.sin(a), CR_Z + 0.35))
348    aim(ob, d)
349
350# ================================================================ 6. 들어 올린 오른팔과 횃불
351R_SH = (-3.0, 0.3, Z0 + 25.0)
352R_ARM = [R_SH, (-4.3, 0.45, Z0 + 28.6), (-5.3, 0.6, Z0 + 32.6), (-6.05, 0.7, Z0 + 36.0), (-6.45, 0.7, Z0 + 37.7)]
353tube('Statue_RightArm', R_ARM, lambda s: lerp(1.15, 0.72, s), M_PATINA, n=40, seg=24)
354# 소매: 어깨 쪽으로 흘러내려 모인 넓은 천
355sleeve = tube('Statue_RightSleeve', R_ARM[:3] + [(-5.6, 0.62, Z0 + 33.9)], lambda s: lerp(2.0, 1.45, s) + 0.2 * (1 - s), M_PATINA,
356              n=30, seg=28, cap=False, fold_fn=lambda s, a: 0.17 * math.sin(7 * a + 2.0 * s) * (1 - 0.4 * s))
357solidify(sleeve, 0.22)
358HAND = Vector((-6.55, 0.7, Z0 + 38.5))
359sphere('Statue_RightHand', r=1.0, loc=HAND, scale=(0.95, 0.9, 1.15), material=M_PATINA)
360for k in range(4):
361    torus(f'Statue_RightFinger_{k}', R=0.62, r=0.2, seg=20, rseg=8, loc=HAND + Vector((0.0, -0.05, -0.55 + k * 0.36)), material=M_PATINA)
362
363TX, TY = HAND.x, HAND.y
364lathe('Statue_Torch_Handle', [(0, Z0 + 36.6), (0.42, Z0 + 36.6), (0.5, Z0 + 37.0), (0.5, Z0 + 39.8), (0.62, Z0 + 40.1),
365                               (0.78, Z0 + 40.3), (0.62, Z0 + 40.6), (0.62, Z0 + 40.9), (1.15, Z0 + 41.35), (1.75, Z0 + 41.95),
366                               (2.05, Z0 + 42.3), (2.05, Z0 + 42.5), (2.62, Z0 + 42.5), (2.62, Z0 + 42.72), (0, Z0 + 42.72)],
367      loc=(TX, TY, 0), seg=40, material=M_PATINA)
368post = cylinder('Statue_Torch_RailPost', r=0.06, h=0.95, seg=6, loc=(TX + 2.52, TY, Z0 + 42.72), material=M_PATINA_D)
369for k in range(1, 20):
370    a = TAU * k / 20
371    duplicate(post, loc=(TX + 2.52 * math.cos(a), TY + 2.52 * math.sin(a), Z0 + 42.72))
372torus('Statue_Torch_Rail', R=2.52, r=0.08, seg=48, rseg=6, loc=(TX, TY, Z0 + 43.67), material=M_PATINA_D)
373# 불꽃: 금박을 입힌 물결 친 혀 모양
374frows = []
375FH = 4.4
376for i in range(29):
377    h = i / 28
378    row = []
379    for j in range(48):
380        th = TAU * j / 48
381        r = 1.75 * (1 - h) ** 0.72 * (1 + 0.42 * math.sin(math.pi * min(h * 1.7, 1.0)))
382        r *= 1 + 0.2 * h * math.sin(5 * th + 5.5 * h) + 0.06 * math.sin(9 * th - 3 * h)
383        row.append((TX + r * math.cos(th + 0.9 * h), TY + r * math.sin(th + 0.9 * h), Z0 + 42.55 + h * FH))
384    frows.append(row)
385grid_mesh('Statue_Torch_Flame', frows, M_GOLD, cap_bottom=True)
386
387# ================================================================ 7. 왼팔과 서판
388L_ARM = [(3.2, 0.3, Z0 + 25.0), (4.75, 0.7, Z0 + 22.2), (5.0, 0.4, Z0 + 19.4), (4.7, -1.6, Z0 + 18.6), (4.3, -3.1, Z0 + 19.1)]
389tube('Statue_LeftArm', L_ARM, lambda s: lerp(1.25, 0.75, s), M_PATINA, n=40, seg=24,
390     fold_fn=lambda s, a: 0.12 * math.sin(6 * a + 4 * s) * (1 - s))
391sphere('Statue_LeftHand', r=1.0, loc=(4.15, -3.35, Z0 + 19.45), scale=(0.8, 0.95, 0.7), material=M_PATINA)
392
393TAB_LOC = Vector((5.0, -2.75, Z0 + 22.4))
394TAB_ROT = Euler((-0.24, 0.12, math.radians(28)))
395tablet = extrude_profile('Statue_Tablet', [(-1.75, -3.6), (1.75, -3.6), (2.07, 3.6), (-2.07, 3.6)], 0.61, material=M_PATINA)
396tablet.location = TAB_LOC
397tablet.rotation_euler = TAB_ROT
398TM = Matrix.Translation(TAB_LOC) @ TAB_ROT.to_matrix().to_4x4()
399# 서판 테두리(살짝 도드라진 액자)
400frame_pts = [(-1.6, -3.42), (1.6, -3.42), (1.88, 3.42), (-1.88, 3.42), (-1.6, -3.42)]
401curve_tube('Statue_Tablet_Border', [tuple(TM @ Vector((x, -0.31, z))) for x, z in frame_pts], radius=0.07, material=M_PATINA_D)
402txt = text3d('Statue_Tablet_Inscription', 'JULY IV MDCCLXXVI', size=0.62, depth=0.03, material=M_PATINA_D)
403txt.data.align_y = 'CENTER'
404dg = bpy.context.evaluated_depsgraph_get()
405tme = bpy.data.meshes.new_from_object(txt.evaluated_get(dg))
406bpy.data.objects.remove(txt, do_unlink=True)
407inscr = bpy.data.objects.new('Statue_Tablet_Inscription', tme)
408link(inscr)
409assign(inscr, M_PATINA_D)
410# 글자: 서판 긴 변을 따라 아래에서 위로, 앞면(-Y) 위에 양각
411inscr.matrix_world = TM @ Matrix.Translation((0, -0.31, 0)) @ Euler((math.pi / 2, 0, 0)).to_matrix().to_4x4() @ Euler((0, 0, math.pi / 2)).to_matrix().to_4x4()

이 모형에 대하여

만든 방법

build.py

다른 모형

금문교

시드니 오페라하우스

피사의 사탑

첨성대
