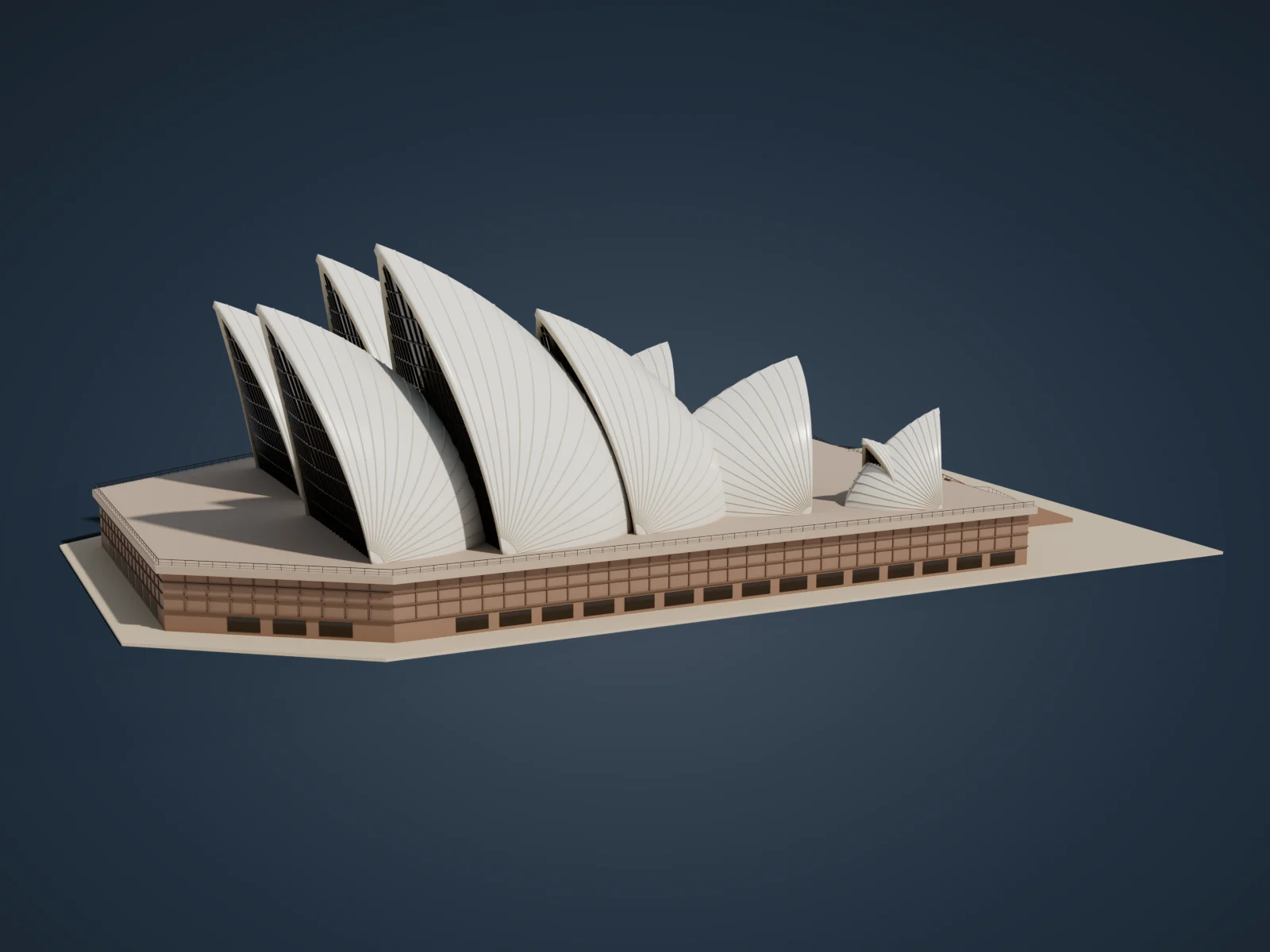

시드니 오페라하우스 3D 모형

끌어서 회전, 휠·두 손가락으로 확대

이 모형에 대하여

시드니 오페라하우스는 오스트레일리아 시드니 항의 베넬롱 곶에 있는 복합 공연장이다. 1957년 국제 설계 공모에서 덴마크 건축가 예른 웃손의 안이 뽑혔고, 1959년 공사를 시작해 1973년에 문을 열었다. 2007년 유네스코 세계유산으로 등재되었다.

건물은 넓은 화강암 기단과 그 위의 셸 지붕 두 층위로 나뉜다. 서쪽의 콘서트홀과 동쪽의 조앤 서덜랜드 극장이 각각 한 무리의 셸을 이고 있고, 남서쪽 모서리에 베넬롱 레스토랑의 작은 셸이 따로 선다. 셸은 하나의 구(球)에서 잘라 낸 곡면 조각으로 설계되어 조립식 리브로 지어졌으며, 겉은 광택 백색과 무광 크림색 타일 100만 장 남짓으로 덮였다. 항구 쪽으로 열린 셸 입구는 청동빛 유리벽으로 막혀 있다.

이 모델은 두 공연장의 셸 무리(북향 셸 셋과 남향 셸 하나), 레스토랑 셸, 입구의 유리벽과 멀리언, 셸 표면의 리브 이음줄, 화강암 기단과 브로드워크 난간, 남쪽의 넓은 모뉴멘털 계단을 표현했다.

만든 방법

각 셸은 옆에서 본 삼각형 영역(능선 원호·입구 곡선·바닥선)을 Coons 패치로 격자화한 뒤, 높이마다 뾰족 아치 단면을 대입해 좌우 대칭 곡면을 얻고 Solidify 로 두께를 주었다. 격자의 한 방향 선이 받침점에서 능선으로 부채꼴로 퍼지므로 그 선을 따라 삼각 단면의 리브 이음줄을 얹었다. 실제 셸은 반지름 약 75m 구면에서 잘라 낸 조각이지만, 여기서는 단면을 원호 아치로 근사했고 셸 사이의 작은 측면 셸과 내부 공간은 생략했다. 유리벽은 입구 곡선과 바닥선을 잇는 선직면이며, 기단과 계단은 다각형·단면 프로필 돌출로 만들었다. 타일의 셰브런 무늬는 질감 대신 단일 크림색 재질로 단순화했다.

build.py

이 파일 하나를 Blender 에서 실행하면 위의 모형이 만들어집니다. 399줄.

# 시드니 오페라하우스 (Sydney Opera House) — Blender Python 코드만으로 만든 모델
#
# - 지붕 셸: 각 셸을 '좌우 대칭인 두 장의 곡면'으로 만들었다. 옆에서 본 영역(능선 원호·입구 곡선·바닥선으로
#   둘러싸인 삼각형)을 Coons 패치로 격자화하고, 높이마다 뾰족 아치(고딕 아치) 단면을 대입해 x 를 구한다.
#   격자의 한 방향 선이 받침점(발)에서 능선으로 부채꼴로 퍼지므로, 그 선을 따라 실제 셸의 리브 이음줄을 얹었다.
# - 콘서트홀(서쪽)·조앤 서덜랜드 극장(동쪽)은 북쪽(항구)을 향한 셸 3장 + 남쪽(계단)을 향한 셸 1장,
#   베넬롱 레스토랑은 작은 셸 2장. 셸 입구는 청동빛 유리벽(선직면)과 멀리언 격자로 막았다.
# - 기단(포디엄)은 화강암 다각형 돌출, 남쪽 '모뉴멘털 계단'은 단면 프로필을 폭 방향으로 돌출해 만들었다.
# - 단위 m, 실제 크기 기준(전체 길이 약 185m, 최고점은 해수면 기준 약 67m).
import math
from atelier import *
SHOT = {"azimuth": 155, "elevation": 11, "lens": 50, "light": "day", "background": "#22303f"}
G_H = 0.6            # 앞마당(포어코트) 판 두께
P_H = 12.0           # 기단 높이
Z0 = G_H + P_H       # 기단 윗면(브로드워크) 높이
M_TILE = mat('Shell_Tile_Cream', '#ebe6d8', 0.22)
M_RIB = mat('Shell_Rib_Joint', '#cdc3ad', 0.6)
M_UNDER = mat('Shell_Underside_Concrete', '#b8ad98', 0.85)
M_GLASS = mat('Glass_Bronze_Tint', '#3b3229', 0.07, 0.55)
M_MULL = mat('Mullion_Bronze', '#2b251f', 0.45, 0.7)
M_GRANITE = mat('Podium_Granite', '#8c705d', 0.75)
M_GRANITE_D = mat('Podium_Granite_Joint', '#6e5646', 0.85)
M_PAVE = mat('Broadwalk_Paving', '#b49d86', 0.85)
M_STEPS = mat('Monumental_Steps', '#a58e79', 0.8)
M_FORE = mat('Forecourt_Sandstone', '#c4b192', 0.9)
# ---------------------------------------------------------------- 공용 도우미
def mesh_from_bm(name, bm, materials, loc=(0, 0, 0), rot=(0, 0, 0)):
    me = bpy.data.meshes.new(name)
    bm.to_mesh(me)
    bm.free()
    ob = bpy.data.objects.new(name, me)
    link(ob)
    for m in materials:
        me.materials.append(m)
    ob.location = Vector(loc)
    ob.rotation_euler = Euler(rot)
    return ob
def beam(bm, p0, p1, w, d, up=Vector((0, 0, 1))):
    """두 점 사이 직육면체 막대(멀리언, 난간)."""
    p0, p1 = Vector(p0), Vector(p1)
    t = p1 - p0
나머지 351줄 펼치기
    if t.length < 1e-4:
        return
    t.normalize()
    s = t.cross(up)
    if s.length < 1e-3:
        s = t.cross(Vector((1, 0, 0)))
    s.normalize()
    n = s.cross(t).normalized()
    vs = []
    for p in (p0, p1):
        for a, b in ((-1, -1), (1, -1), (1, 1), (-1, 1)):
            vs.append(bm.verts.new(p + s * (a * w / 2) + n * (b * d / 2)))
    f = [(0, 1, 2, 3), (7, 6, 5, 4), (0, 4, 5, 1), (1, 5, 6, 2), (2, 6, 7, 3), (3, 7, 4, 0)]
    for q in f:
        bm.faces.new([vs[i] for i in q])
def profile_yz(name, pts, x0, x1, material):
    """YZ 단면 다각형을 x0~x1 로 돌출."""
    bm = bmesh.new()
    a = [bm.verts.new((x0, y, z)) for y, z in pts]
    b = [bm.verts.new((x1, y, z)) for y, z in pts]
    bm.faces.new(a)
    bm.faces.new(list(reversed(b)))
    n = len(pts)
    for i in range(n):
        bm.faces.new((a[i], a[(i + 1) % n], b[(i + 1) % n], b[i]))
    bmesh.ops.recalc_face_normals(bm, faces=bm.faces)
    return mesh_from_bm(name, bm, [material])
def smin(a, b, k=2.5):
    return -k * math.log(math.exp(-a / k) + math.exp(-b / k))
# ---------------------------------------------------------------- 셸
def ridge_arc(yB, hT, sag, n=240):
    """B=(yB,0) 에서 끝점 T=(0,hT) 까지 위로 볼록한 원호(옆에서 본 능선)."""
    by, bz, ty, tz = yB, 0.0, 0.0, hT
    dy, dz = ty - by, tz - bz
    L = math.hypot(dy, dz)
    ny, nz = -dz / L, dy / L
    r = (L * L / 4 + sag * sag) / (2 * sag)
    my, mz = (by + ty) / 2, (bz + tz) / 2
    cy, cz = my - ny * (r - sag), mz - nz * (r - sag)
    aB = math.atan2(bz - cz, by - cy)
    aT = math.atan2(tz - cz, ty - cy)
    da = (aT - aB + math.pi) % (2 * math.pi) - math.pi
    return [(cy + r * math.cos(aB + da * i / n), cz + r * math.sin(aB + da * i / n)) for i in range(n + 1)]
def build_shell(name, yB, hT, yF, W, sag=8.0, bow=3.0, k=0.8, nu=44, nv=30, thick=1.1, rib_step=3,
                loc=(0, 0, 0), facing=1, glass_wall=True):
    """끝점(tip)이 로컬 원점 위 (0,0,hT). 앞(입구)은 +y. facing=-1 이면 남쪽을 본다."""
    rp = ridge_arc(yB, hT, sag)
    ry = [p[0] for p in rp]
    def h_of(y):
        if y <= ry[0]:
            return 0.0
        if y >= ry[-1]:
            return rp[-1][1]
        lo, hi = 0, len(ry) - 1
        while hi - lo > 1:
            mid = (lo + hi) // 2
            if ry[mid] <= y:
                lo = mid
            else:
                hi = mid
        t = (y - ry[lo]) / max(ry[hi] - ry[lo], 1e-9)
        return rp[lo][1] * (1 - t) + rp[hi][1] * t
    def x_of(y, z):
        h = h_of(y)
        if h < 1e-4 or z >= h:
            return 0.0
        w = min(smin(W, k * h), 0.97 * h)
        c = (w * w - h * h) / (2 * w)
        rho = w - c
        return max(c + math.sqrt(max(rho * rho - max(z, 0) ** 2, 0.0)), 0.0)
    def top(u):
        f = u * (len(rp) - 1)
        i = min(int(f), len(rp) - 2)
        t = f - i
        return (rp[i][0] * (1 - t) + rp[i + 1][0] * t, rp[i][1] * (1 - t) + rp[i + 1][1] * t)
    F, B, T = (yF, 0.0), (yB, 0.0), (0.0, hT)
    ctrl = ((yF + 0.0) / 2 - bow, hT / 2)
    def mouth(v):
        a, b, c = (1 - v) ** 2, 2 * v * (1 - v), v * v
        return (a * F[0] + b * ctrl[0] + c * T[0], a * F[1] + b * ctrl[1] + c * T[1])
    def coons(u, v):
        Ly, Lz = yF + (yB - yF) * v, 0.0
        Ry, Rz = mouth(v)
        Ty, Tz = top(u)
        y = (1 - u) * Ly + u * Ry + (1 - v) * F[0] + v * Ty - ((1 - u) * (1 - v) * F[0] + u * (1 - v) * F[0] + (1 - u) * v * B[0] + u * v * T[0])
        z = (1 - u) * Lz + u * Rz + (1 - v) * F[1] + v * Tz - ((1 - u) * (1 - v) * F[1] + u * (1 - v) * F[1] + (1 - u) * v * B[1] + u * v * T[1])
        y = min(max(y, yB), 0.0)
        z = min(max(z, 0.0), h_of(y))
        return y, z
    def P(side, u, v):
        y, z = coons(u, v)
        return Vector((side * x_of(y, z), y, z))
    # --- 셸 곡면 (좌우 두 장)
    bm = bmesh.new()
    for side in (1, -1):
        g = [[bm.verts.new(P(side, i / nu, j / nv)) for j in range(nv + 1)] for i in range(nu + 1)]
        for i in range(nu):
            for j in range(nv):
                q = [g[i][j], g[i + 1][j], g[i + 1][j + 1], g[i][j + 1]]
                if side < 0:
                    q.reverse()
                try:
                    bm.faces.new(q)
                except ValueError:
                    pass
    bmesh.ops.remove_doubles(bm, verts=bm.verts, dist=1e-3)
    bmesh.ops.dissolve_degenerate(bm, edges=bm.edges, dist=1e-4)
    bmesh.ops.recalc_face_normals(bm, faces=bm.faces)
    bm.faces.ensure_lookup_table()
    # 오른쪽 장의 법선이 바깥(+x)을 보도록
    sx = sum(f.normal.x for f in bm.faces if f.calc_center_median().x > 1.0)
    if sx < 0:
        for f in bm.faces:
            f.normal_flip()
    for e in bm.edges:
        if all(abs(v.co.x) < 1e-3 for v in e.verts):
            e.smooth = False
    for f in bm.faces:
        f.smooth = True
        f.material_index = 0
    rot = (0, 0, 0 if facing > 0 else math.pi)
    sh = mesh_from_bm(name, bm, [M_TILE, M_UNDER], loc, rot)
    sm = sh.modifiers.new('Thickness', 'SOLIDIFY')
    sm.thickness = thick
    sm.offset = -1
    sm.use_even_offset = True
    sm.material_offset = 1
    sm.material_offset_rim = 1
    apply_all(sh)
    # --- 리브 이음줄: 받침점에서 능선으로 부채꼴
    bm = bmesh.new()
    eps = 1e-3
    for side in (1, -1):
        for i in range(rib_step, nu, rib_step):
            u = i / nu
            pts = []
            for j in range(2, nv + 1):
                v = j / nv
                p = P(side, u, v)
                pu = P(side, min(u + eps, 1), v) - P(side, max(u - eps, 0), v)
                pv = P(side, u, min(v + eps, 1)) - P(side, u, max(v - eps, 0))
                n = pu.cross(pv)
                if n.length < 1e-9:
                    continue
                n.normalize()
                if n.x * side < 0 and abs(p.x) > 0.5:
                    n = -n
                if abs(p.x) < 0.3:
                    n = Vector((0, 0, 1))
                pts.append((p, n))
            for a in range(len(pts) - 1):
                (p0, n0), (p1, n1) = pts[a], pts[a + 1]
                t0 = (p1 - p0).normalized()
                s0 = n0.cross(t0).normalized()
                s1 = n1.cross(t0).normalized()
                v = [bm.verts.new(p0 + n0 * 0.16), bm.verts.new(p0 + s0 * 0.32 - n0 * 0.12), bm.verts.new(p0 - s0 * 0.32 - n0 * 0.12),
                     bm.verts.new(p1 + n1 * 0.16), bm.verts.new(p1 + s1 * 0.32 - n1 * 0.12), bm.verts.new(p1 - s1 * 0.32 - n1 * 0.12)]
                bm.faces.new((v[0], v[1], v[4], v[3]))
                bm.faces.new((v[0], v[3], v[5], v[2]))
    rb = mesh_from_bm(name + '_RibJoints', bm, [M_RIB], loc, rot)
    out = [sh, rb]
    # --- 입구 유리벽 (입구 곡선에서 바닥선까지 선직면) + 멀리언 격자
    if glass_wall:
        nr = 18
        ruls = []
        for side, rng in ((1, range(0, nr + 1)), (-1, range(nr - 1, -1, -1))):
            for j in rng:
                y, z = mouth(j / nr)
                x = x_of(y, z) * side * 0.96
                topp = Vector((x, y - 0.9, max(z - 0.9, 0.0)))
                bot = Vector((x, yF - 0.9, 0.0))
                ruls.append((bot, topp))
        bm = bmesh.new()
        vv = [(bm.verts.new(b), bm.verts.new(t)) for b, t in ruls]
        for a in range(len(vv) - 1):
            try:
                bm.faces.new((vv[a][0], vv[a + 1][0], vv[a + 1][1], vv[a][1]))
            except ValueError:
                pass
        bmesh.ops.remove_doubles(bm, verts=bm.verts, dist=1e-3)
        gl = mesh_from_bm(name + '_GlassWall', bm, [M_GLASS], loc, rot)
        bm = bmesh.new()
        fwd = Vector((0, 0.12, 0))
        for b, t in ruls[1:-1]:
            beam(bm, b + fwd, t + fwd, 0.22, 0.3)
        step = 4.5
        zl = step
        while zl < hT - 1:
            row = [b.lerp(t, zl / t.z) + fwd for b, t in ruls if t.z > zl]
            for a in range(len(row) - 1):
                beam(bm, row[a], row[a + 1], 0.18, 0.26)
            zl += step
        mu = mesh_from_bm(name + '_Mullions', bm, [M_MULL], loc, rot)
        out += [gl, mu]
    return out
def shell_group(prefix, gx, specs, scale=1.0, zbase=Z0 - 0.3):
    objs = []
    for nm, y_tip, hT, Lb, foot, W, facing, sag in specs:
        objs += build_shell(f'{prefix}_{nm}', -Lb * scale, hT * scale, -foot * scale, W * scale, sag=sag * scale,
                            bow=3.0 * scale, loc=(gx, y_tip, zbase), facing=facing)
    return objs
# 이름, 끝점 y(세계), 끝점 높이, 뒤로 뻗는 길이, 발까지 거리, 바닥 반폭, 방향(+1 북/-1 남), 능선 볼록량
CONCERT = [
    ('Shell_A1_NorthFoyer', 66.0, 44.0, 48.0, 13.0, 22.5, 1, 7.0),
    ('Shell_A2_Main', 44.0, 54.0, 56.0, 14.0, 25.5, 1, 8.0),
    ('Shell_A3', 13.0, 41.0, 44.0, 11.0, 21.5, 1, 6.5),
    ('Shell_A4_South', -44.0, 29.0, 40.0, 7.0, 19.5, -1, 5.0),
]
THEATRE = [
    ('Shell_B1_NorthFoyer', 62.0, 44.0, 48.0, 13.0, 22.5, 1, 7.0),
    ('Shell_B2_Main', 40.0, 54.0, 56.0, 14.0, 25.5, 1, 8.0),
    ('Shell_B3', 10.0, 41.0, 44.0, 11.0, 21.5, 1, 6.5),
    ('Shell_B4_South', -42.0, 29.0, 40.0, 7.0, 19.5, -1, 5.0),
]
RESTAURANT = [
    ('Shell_R1_South', -68.0, 19.0, 22.0, 5.0, 10.0, -1, 3.0),
    ('Shell_R2_North', -50.0, 14.0, 18.0, 4.0, 8.0, 1, 2.5),
]
shell_group('ConcertHall', -29.0, CONCERT)
shell_group('Theatre', 27.0, THEATRE, scale=0.9)
shell_group('Bennelong', -45.0, RESTAURANT)
# ---------------------------------------------------------------- 기단 · 계단 · 앞마당
PODIUM = [(-60, -80), (60, -80), (60, 46), (36, 86), (-36, 86), (-60, 52)]
FORE = [(-68, -124), (68, -124), (68, 48), (40, 94), (-40, 94), (-68, 56)]
def offset_poly(pts, d):
    n = len(pts)
    out = []
    for i in range(n):
        p0, p1, p2 = Vector(pts[i - 1]), Vector(pts[i]), Vector(pts[(i + 1) % n])
        e0 = (p1 - p0).normalized()
        e1 = (p2 - p1).normalized()
        n0 = Vector((e0.y, -e0.x))
        n1 = Vector((e1.y, -e1.x))
        bis = (n0 + n1).normalized()
        out.append(tuple(p1 + bis * (d / max(bis.dot(n0), 0.3))))
    return out
prism('Forecourt', FORE, G_H, material=M_FORE)
prism('Podium_Granite', PODIUM, P_H - 0.6, loc=(0, 0, G_H - 0.05), material=M_GRANITE)
prism('Podium_Broadwalk_Edge', offset_poly(PODIUM, 1.2), 1.4, loc=(0, 0, Z0 - 1.4), material=M_PAVE)
# 남쪽 모뉴멘털 계단 (3단 계단참)
rise, tread, land = 0.25, 0.55, 4.0
pts = [(-80.0, G_H - 0.05), (-80.0, Z0 - 0.02)]
cy, cz = -80.0, Z0 - 0.02
for f in range(3):
    for s in range(16):
        cz -= rise
        pts.append((cy, max(cz, G_H)))
        if f == 2 and s == 15:
            break
        cy -= tread + (land if s == 15 else 0.0)
        pts.append((cy, max(cz, G_H)))
pts.append((cy, G_H - 0.05))
pts = [pts[0]] + pts[1:]
STEP_X0, STEP_X1 = -30.0, 56.0
profile_yz('Monumental_Steps', list(reversed(pts)), STEP_X0, STEP_X1, M_STEPS)
for nm, x0, x1 in (('Steps_CheekWall_W', STEP_X0 - 2.2, STEP_X0 + 0.05), ('Steps_CheekWall_E', STEP_X1 - 0.05, STEP_X1 + 2.2)):
    profile_yz(nm, [(-80.5, G_H - 0.05), (-80.5, Z0 + 0.5), (cy, G_H + 0.9), (cy, G_H - 0.05)], x0, x1, M_GRANITE)
# ---------------------------------------------------------------- 기단 디테일
# 화강암 벽면의 수평 줄눈(살짝 튀어나온 띠), 수직 판 이음, 아래층 창 띠, 브로드워크 난간
def podium_details():
    bm_band = bmesh.new()
    bm_win = bmesh.new()
    bm_rail = bmesh.new()
    n = len(PODIUM)
    for i in range(n):
        a, b = Vector(PODIUM[i]), Vector(PODIUM[(i + 1) % n])
        e = b - a
        L = e.length
        t = e.normalized()
        out = Vector((t.y, -t.x))          # 바깥쪽 법선 (반시계 다각형)
        a3 = Vector((a.x, a.y, 0)); t3 = Vector((t.x, t.y, 0)); o3 = Vector((out.x, out.y, 0))
        # 수평 띠 (3줄)
        for zz in (G_H + 3.8, G_H + 6.6, G_H + 8.8):
            beam(bm_band, a3 + o3 * 0.12 + Vector((0, 0, zz)), a3 + t3 * L + o3 * 0.12 + Vector((0, 0, zz)), 0.35, 0.25)
        # 수직 판 이음 / 창 띠
        cnt = int(L // 4.0)
        for k in range(1, cnt):
            p = a3 + t3 * (L * k / cnt) + o3 * 0.1
            beam(bm_band, p + Vector((0, 0, G_H + 3.8)), p + Vector((0, 0, Z0 - 1.4)), 0.22, 0.2)
            if i != 0 and k % 2 == 1 and 1 < k < cnt - 1:
                c = a3 + t3 * (L * (k + 0.5) / cnt) + o3 * 0.06
                q = [c + t3 * sx * 3.0 + Vector((0, 0, G_H + sz)) for sx, sz in ((-1, 0.6), (1, 0.6), (1, 3.2), (-1, 3.2))]
                vs = [bm_win.verts.new(v) for v in q]
                f = bm_win.faces.new(vs)
                if f.normal.dot(o3) < 0:
                    f.normal_flip()
        # 브로드워크 난간 (남쪽 계단 구간 제외)
        if i == 0:
            continue
        ro = offset_poly(PODIUM, 0.6)
        ra, rb = Vector((*ro[i], Z0)), Vector((*ro[(i + 1) % n], Z0))
        beam(bm_rail, ra + Vector((0, 0, 1.05)), rb + Vector((0, 0, 1.05)), 0.14, 0.1)
        beam(bm_rail, ra + Vector((0, 0, 0.5)), rb + Vector((0, 0, 0.5)), 0.06, 0.06)
        cntp = max(int((rb - ra).length // 2.4), 1)
        for k in range(cntp + 1):
            p = ra.lerp(rb, k / cntp)
            beam(bm_rail, p - Vector((0, 0, 0.05)), p + Vector((0, 0, 1.08)), 0.08, 0.08)
    mesh_from_bm('Podium_Granite_Joints', bm_band, [M_GRANITE_D])
    mesh_from_bm('Podium_Windows', bm_win, [M_GLASS])
    mesh_from_bm('Broadwalk_Railing', bm_rail, [M_MULL])
podium_details()
# 계단 손잡이 (경사를 따라 놓인 청동 난간 4줄)
def stair_rails():
    bm = bmesh.new()
    for x in (STEP_X0 + 18.0, STEP_X0 + 38.0, STEP_X0 + 58.0, STEP_X0 + 76.0):
        prev = None
        for y, z in pts[1:-1:4]:
            p = Vector((x, y, z + 1.0))
            beam(bm, Vector((x, y, z - 0.02)), p + Vector((0, 0, 0.04)), 0.07, 0.07)
            if prev is not None:
                beam(bm, prev, p, 0.1, 0.1)
            prev = p
    mesh_from_bm('Steps_Handrails', bm, [M_MULL])
stair_rails()

다른 모형
